RIP 라우팅

💡 참고 자료



[이해하기] 라우팅 프로토콜 – 01 RIP (Routing Information Protocol) | STEVEN J. LEE

---

RIP(Routing Information Protocol) 란?

관리자가 일일이 경로를 지정하지 않아도 알아서 패킷이 길을 찾아나가는 동적 라우팅 프로토콜(Dynamic Routing Protocol)의 방식중 하나로 디스턴스 벡터(Distance Vector) 라우팅 방식을 사용함으로써 오로지 거리(HOP/ 라우터 1대 의미)와 방향을 기준으로 패킷을 전달하는 프로토콜이다.

RIP의 특징

• IGP이며 Distance Vector Routing Protocol이다.
• Metric Factor로 HOP Count만을 사용
• 최대 HOP Count는 15이고, Routing Update는 30초마다 이루어짐
• Routin Table은 Full Update 됨

라우팅 용어

↳참고

RIP의 장점

• 소규모 네트워크 상에 효율적
• 구성이 간편함
• 호환성이 좋음(모든 제조사의 라우터가 지원)

RIP의 단점

• 홉 수가 16이상이면 네트워크를 찾지 못하여 데이터를 못 보내기 때문에 대규모 네트워크에 부적합
• 데이터 전송 속도나 지연을 고려하지 않아 최적의 경로 선정에 비효율적
• 모든 라우터들 사이에 동기화를 시켜주지 않으면 패킷의 경로가 이상할 수 있음
• 라우터끼리 30초마다 경로를 업데이트하며 재 계산함에 따라 몇개의 라우터만 지나도 시간이 오래 걸린다(늦은 수렴성)

RIPv1 과 RIPv2의 차이점

RIPv1                                                                                        RIPv2

Classful Routing Protocol	Classless Routin Protocol
VLSM 지원 안 함	VLSM 지원 함
No Authentication Support	Plain Test 또는 MD5 인증 지원
Broadcasts를 사용하여 라우팅 광고	Multicasts를 사용하여 라우팅 광고
자동축약 불가능	자동축약 가능

Classful

• 기존의 class별로 분류되어 있는 Network범위를 사용하여 네트워크를 분류하고 지정하는 방식

Classless

• 기존의 class별로 분류되어 있는 Network범위를 사용하지 않고 사용자가 임의로 네트워크를 분류하고 주소를 지정하는 방식

VLSM(Variable Length Subnet Mask)

• 가변 길이 서브넷 마스크의 약어이다
• 서로 다른 서브넷에 동일한 네트워크 번호로 다른 서브넷 마스크를 지정할 수 있다
• 서브네팅 된 네트워크를 다시 서브네팅 하는 것

---

RIP 설정

1. 라우팅 설정 모드 진입



R1(config)# router rip



2. RIPv2 설정



R1(config-router)# version 2



3. 광고할 네트워크 설정(인접 네트워크)



R1(config-router)# network [광고할 네트워크 주소]



4. Classless Routing 설정(Network, Subnetmask, Hop Count)



R1(config-router)# no auto-summary



5. [Option] 패시브 인터페이스(광고하지 않을 인터페이스) 설정



R1(config-router)# passive-interface [ 광고하지 않은 인터페이스 ex) fa 0/0 ]

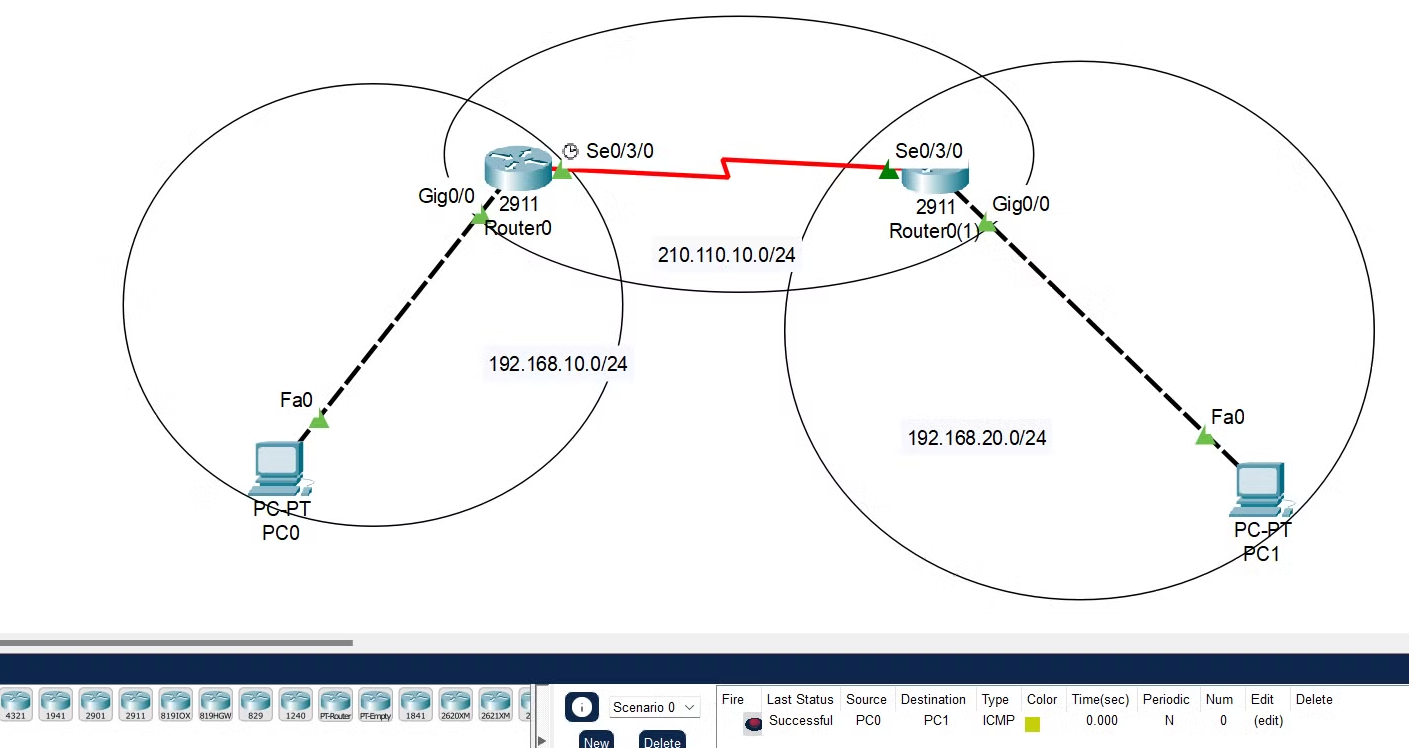

rip v2를 설정한 후 pc0과 pc1을 통신 시켜보니 잘 통신 되는 것을 확인할 수 있다.

• 실습.pkt

RIP routing.pkt

0.05MB
