EIGRP

EIGRP란

동적 라우팅 프로토콜로 Distance Vector + Link-State 하이브리드 방식이고 Cisco에서 만든 Cisco전용 라우팅 프로토콜이다.



멀티캐스트 주소 (224.0.0.10)을 사용해서 정보를 전달한다.



Rip와 동일하게 Split-Horizon이 적용 *Split-Horizon이란 라우팅 루핑을 방지하기 위한 기술중 하나로 루트 정보를 얻은 쪽으로 다시 그 루트 정보를 광고하지 않게 해준다.



장점

ospf에 비해 설정이 간단함.

DUAL알고리즘을 사용해 빠른 수렴(Unequal cost)이 가능하다.



단점

Cisco전용 라우팅 프로토콜이기 때문에 Cisco Router에서만 동작함.

대규모 네트워크에서는 SIA현상 발생 가능 *SIA현상이란 요청을 보냈는데 응답이 안와서 계속 기다리는 현상, 규모가 커질 수록 시간이 늘어남.





동작 과정

1. Hello packet을 인정 Router가 서로 교환한 후 Neighbor 관계를 맺고 Neighbor table을 생성
2. Update packet을 통해 라우팅 정보를 교환, Topology table을 생성
3. Topology table 정보를 종합해서 라우팅 경로를 계산하고 Best path를 Routing table에 저장

설정 방법



1. 라우팅 프로토콜 선택하기[as num]은 Process-ID로 사용되는데 EIGRP, OSPF와 같이 하나의 라우터에 여러 라우팅 프로세스를 설정하여 사용하는 경우 각 라우팅 프로세스를 구분하기 위해 필요한 값이다.



Router(config)# router eigrp [as num]

Router(config-router)#



2. 광고할 네트워크 주소와 활성화할 인터페이스 설정하기

network명령어를 사용해 광고할 주소와 인터페이스를 설정한다. 와일드 카드 마스크 라는것을 사용해서 상세한 네트워크 범위를 지정해줄수 있다*와일드 카드 마스크는 서브넷 마스크의 역수이다.



Router(config-router)#network [network id]

Router(config-router)#network [network id] [wildcard mask]



3. Auto-summary 비활성화 하기

Eigrp도 Distance vector프로토콜로써 자동축약 기능을 사용할수 있고, 이 기능은 기본적으로 활성화 되어있는데 필요에 따라 아래 명령어를 사용하여 수동으로 비활성화 해준다.



Router(config-router)#no auto-summary





실습

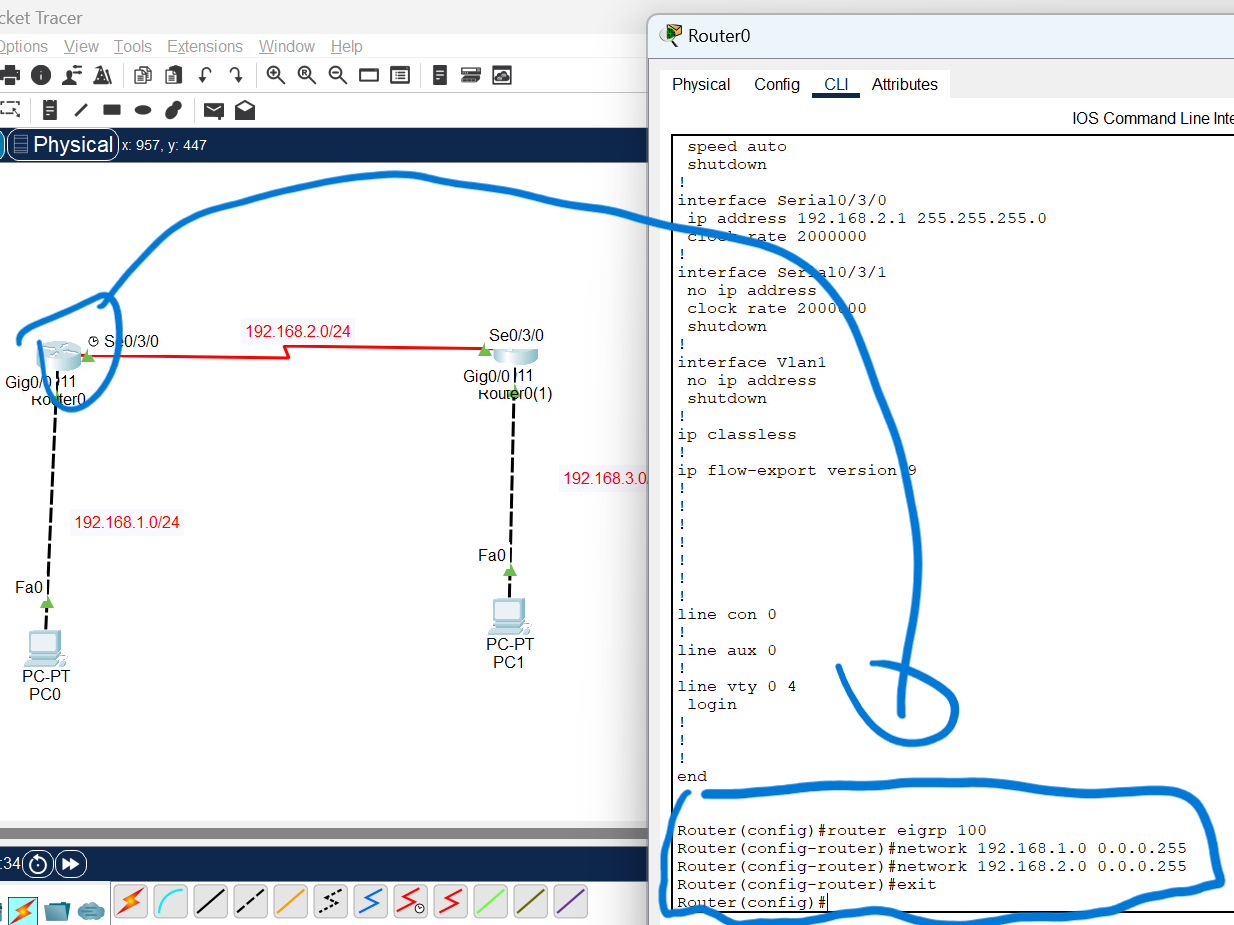

왼쪽 라우터 설정

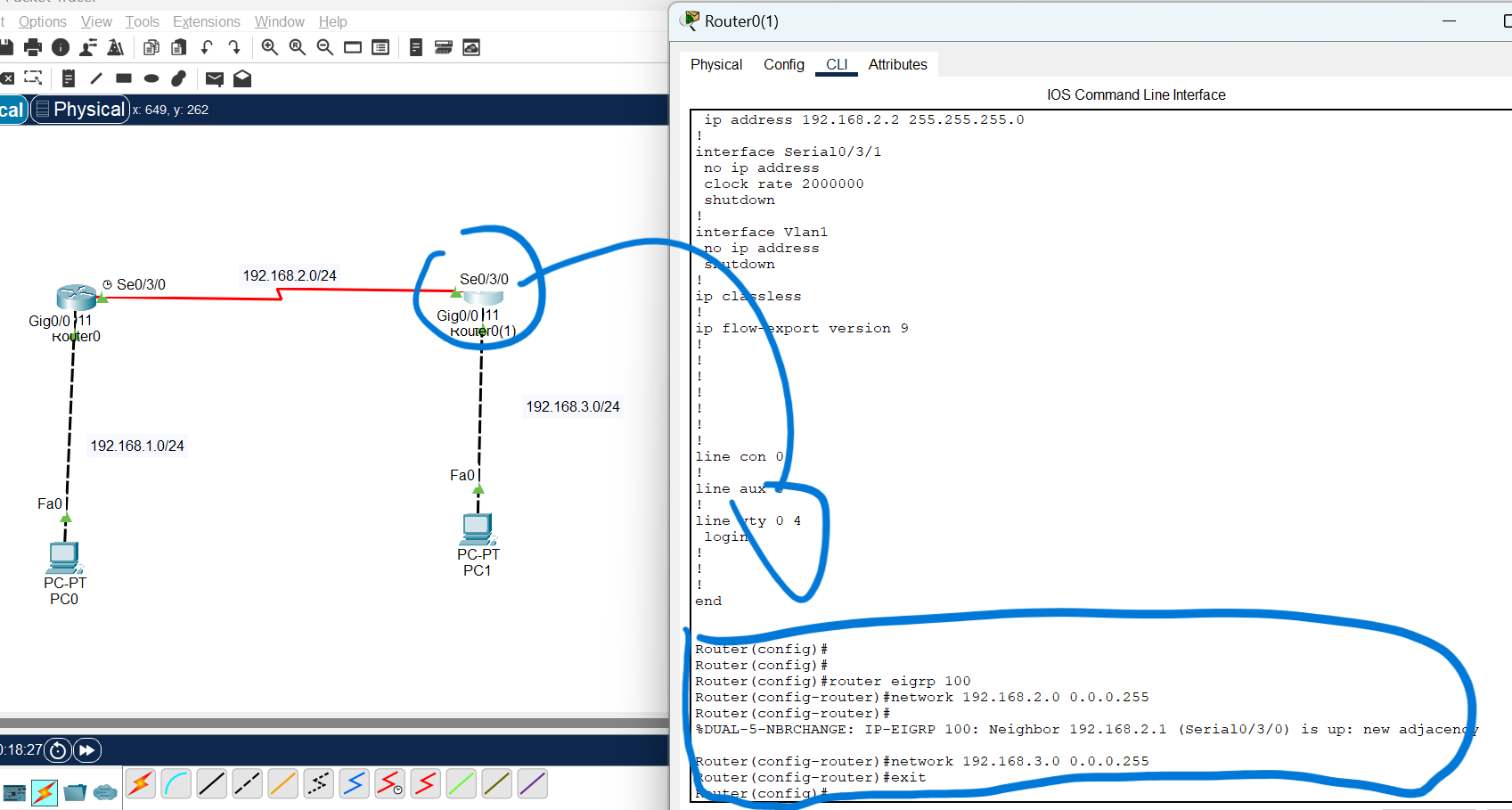

오른쪽 라우터 설정

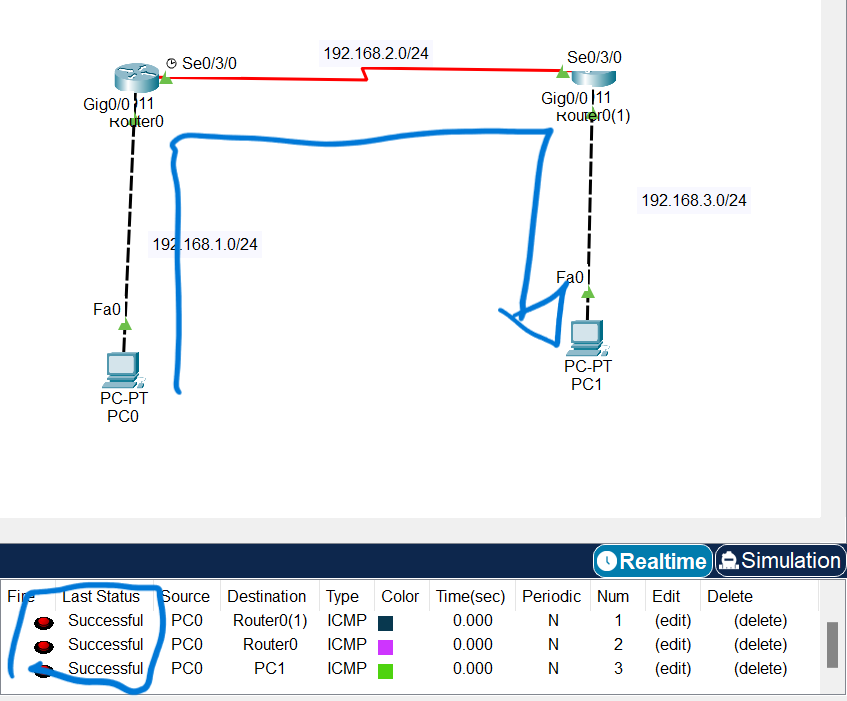

결과

결과적으로는 eigrp가 잘 되었기 때문에 pc0 → pc1까지 성공적으로 갈수 있었다.

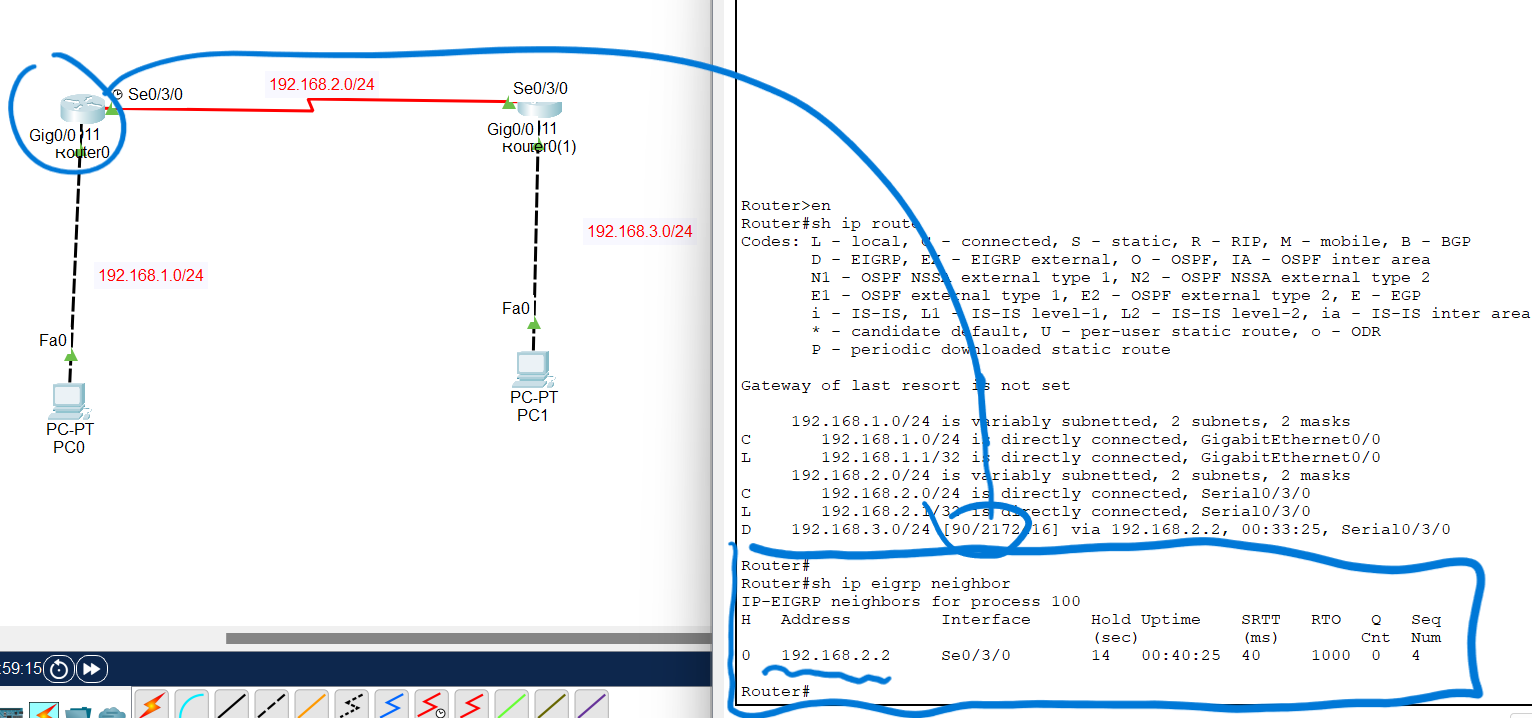

라우터 끼리 neighbor 관계를 이뤘는지 확인하는 방법

왼쪽 라우터(192.168.2.1)가 오른쪽 라우터(192.168.2.2)와 이웃이 잘 이루어졌는지 확인하기 위해

Router#sh ip eigrp neighbor

을 쳐주면 자기 라우터와 이웃인 라우터의 ip 주소가 나온다.
