라우팅 용어 정리

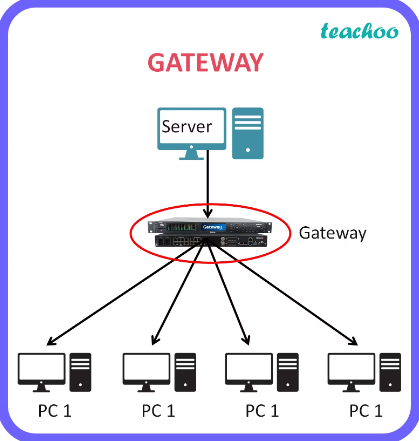

GateWay

● 컴퓨터 네트워크에서 서로 다른 통신망, 프로토콜을 사용하는 네트워크 간의 통신을 가능하게 하는 네트워크 장비 또는 소프트웨어이다.

● 한 네트워크에서 다른 네트워크로 이동하기 위하여 거쳐야 하는 지점으로 다른 네트워크로 들어가는 입구 역할을 하는 네트워크 포인트이다.

---

라우터(Router)

라우팅 하는 장비

기억 장치 저장 내용

Rom	비휘발성, Read기능, 삭제나 수정되어서는 안되는 주요 시스템 파일 저장
Flash ROM	비휘발성, Read/Write기능, IOS image 파일 저장
NVRAM	비휘발성, Read/Write기능, 내용이 자주 수정 또는 삭제 되는 파일 저장
RAM	실행 파일들 저장

---

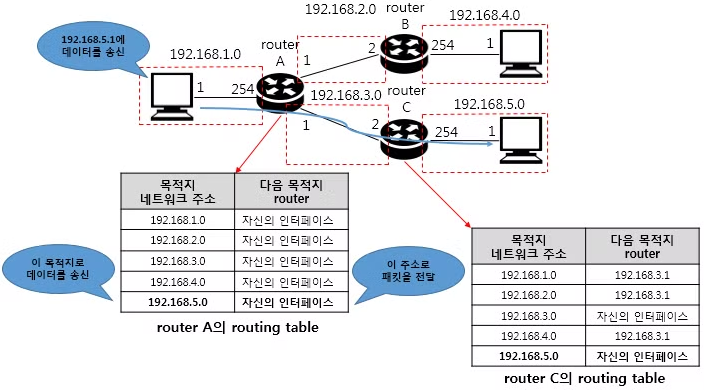

라우팅(Routing)

● 라우팅은 목적지로 향하는 다수의 경로들 중에서 최적의 경로를 선정하는 작업이다.

● 라우팅 종류들로는 정적라우팅과 동적 라우팅으로 나뉜다.

①정적 라우팅과 동적 라우팅

정적 라우팅(Static Routing) 동적 라우팅(Dynamic Routing)

• 관리자에 의해 경로 설정	• 라우팅 프로토콜에 의해 경로 설정
• 입력된 라우팅 정보가 관리자에 의해 재입력 하기 전까지 변하지 않고 고정된 값 유지	• 라우팅 정보는 인접한 다른 라우터들과 자동으로 업데이트 되면 설정 환경이 변경
• 목적지 주소를 직접 입력하여 관리하므로 안정적임 • 적은 양의 트래픽 발생으로 트래픽 관점에서 효율적	• 네트워크 변화가 빈번한 경우 능동적인 대처 가능 • 네트워크 상태에 맞춰 다양한 경로 이용 가능
• 라우터 수가 늘어나면 관리자가 설정 해야 할 정보 증가로 대규모 망 관리에는 부적합	• 내부 망 정보가 일정한 주기로 인접한 장비에 전달되므로 낮은 보안성을 가짐

②매트릭(Metric)

목적지로 향하는 다수의 경로들 중에서 최적 경로를 선정하는 기준이다.

매트릭 항목 설명

홉 수(HOP Count)	트래픽이 목적지에 도착하는데 걸치게 되는 라우터 개수
대역폭(Bandwidth)	트래픽이 실제 전송되는 속도
지연(Delay)	발신지에서 목적지까지 트래픽이 도착하는데 걸리는 시간
적재율(Load)	출발지에서 목적지 까지의 경로에 걸리는 부하에 대한 측정값
신뢰성(Reliability)	전송 매체를 통해 보냈을 때 에러가 발생한 패킷의 비율

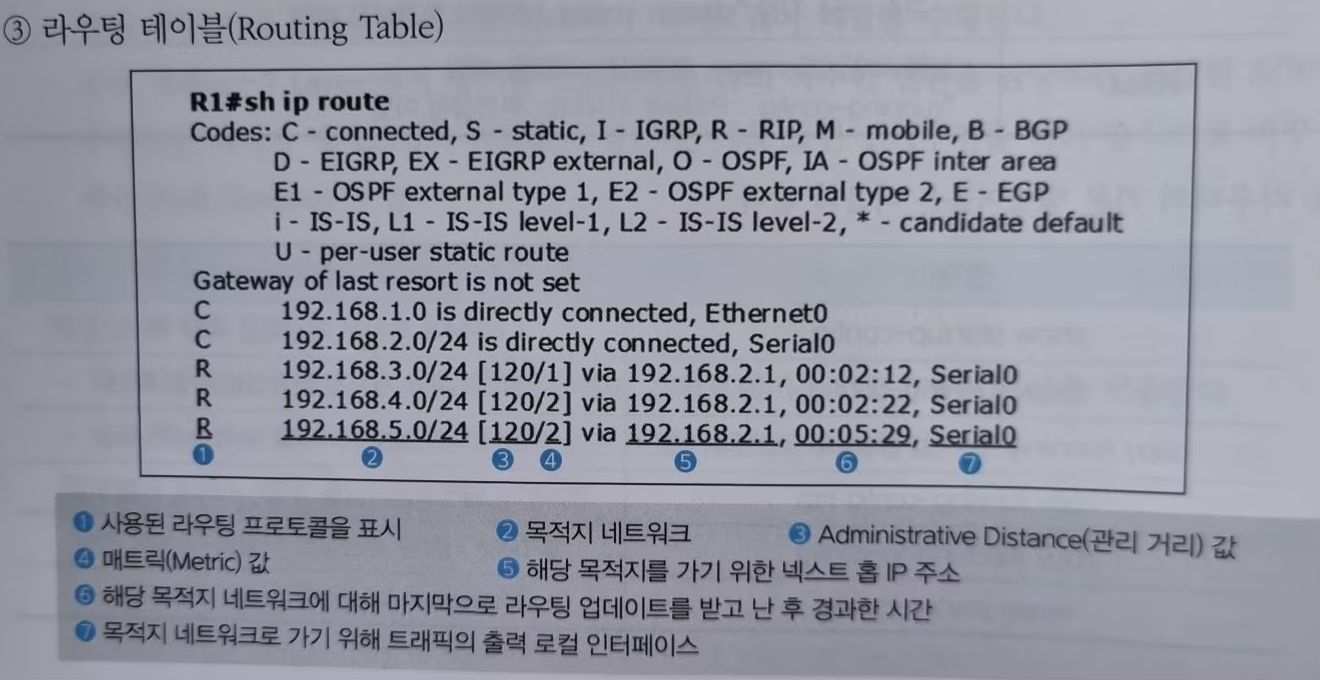

③라우팅 테이블(Routing Table)

---

라우팅 프로토콜 분류

• 라우팅 프로토콜은 운영되는 지역 또는 정보 업데이트 방식에 따라 분류할 수 있다.

① 지역에 따른 분류

AS(Autonormous System, 자율관리 체계)는 독자적인 관리 체계와 동일한 운영 정책을 가지는 네트워크의 집합이다.

IGP EGP

**• interior Gateway Protocol
• AS 내에서 운영되는 라우팅 프로토콜
• RIP, OSPF, EIGRP가 있다.**	**• Exterior Gateway Protocol
• AS와 AS간에 운영되는 라우팅 프로토콜
• BGP가 있다.**

② 정보 업데이트 방법에 따른 분류

Distance Vector Link state

동작 원리	**• 주기적으로 인접한 라우터들 사이에 라우팅 정보 교환
• 전송 받은 정보를 기반으로 경로값을 비교하여 라우팅 테이블을 갱신**	**• 인접한 라우터 사이에 neighbor(이웃) 형성
• neighbor 라우터들 사이에 링크 상태 정보 교환
• 전송받은 링크 상태 정보를 기반으로 최단경로 우선(SPF) 알고리즘으로 목적지 경로 계산**
특징	**• 간단한 알고리즘으로 이해가 쉬움
• 링크 상태에 대한 대응이 느림
• 대규모 네트워크에 부적합**	**• 복잡하고 정교한 네트워크를 제어 가능
• 대규모 네트워크에 적합**
정보 교환	• 주기적인 라우팅 정보 교환	• 링크 상태 변화 시에만 라우팅 정보 교환
수렴 시간	• 느린 수렴 시간	• 빠른 수렴 시간
종류	• RIP, IGRP, BGP	• OSPF, BGP

포트 포워딩이란?

port란?

논리적인 접속장소 , 식별 주소 같은 너낌

포트포워딩이란

특정한 포트로 들어오는 데이터 패킷을 다른 포트로 바꿔서 전송시켜주는 작업
